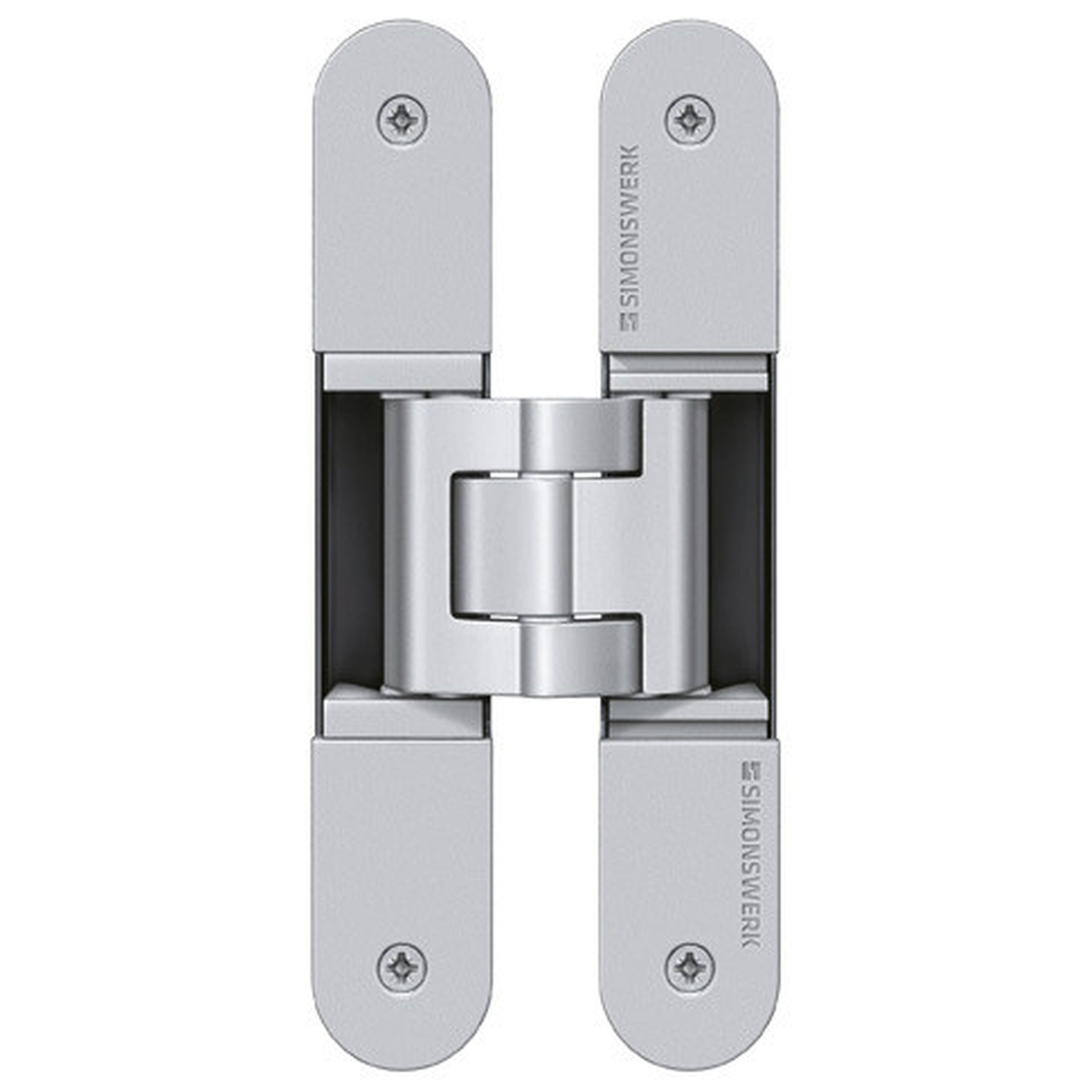

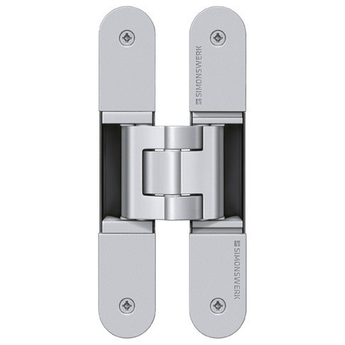

SIMONSWERK TECTUS TE 340 3D – verdeckt liegend, 160 mm, F1-farbig

Artikelnummer: 232330

SIMONSWERK TECTUS TE 340 3D – verdeckt liegend, 160 mm, F1-farbig

Das SIMONSWERK TECTUS TE 340 3D ist ein komplett verdeckt liegendes Türband für ungefälzte Wohnraum- und Objekttüren. Im geschlossenen Zustand ist das Bandsystem nicht sichtbar und eignet sich damit besonders für moderne, flächenbündige Türlösungen.

Das Band kann an Holz-, Stahl- und Aluminiumzargen eingesetzt werden und lässt sich nach der Montage komfortabel in drei Dimensionen einstellen.

Vorteile auf einen Blick

• Komplett verdeckt liegendes Türband
• Für ungefälzte Wohnraum- und Objekttüren
• Belastungswert bis 80 kg
• 160 mm Gesamtlänge
• Nur 28 mm Breite an Flügel- und Rahmenteil
• Für Türen ab 36 mm Türstärke

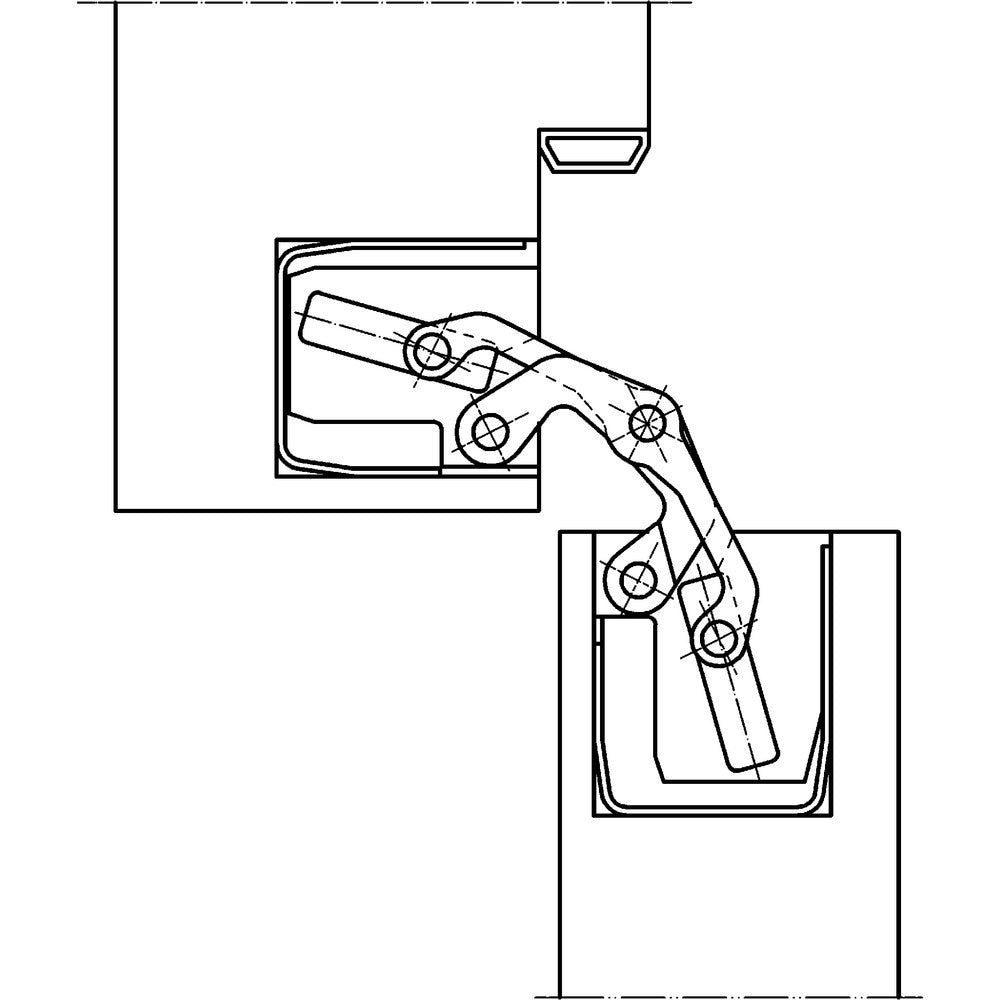

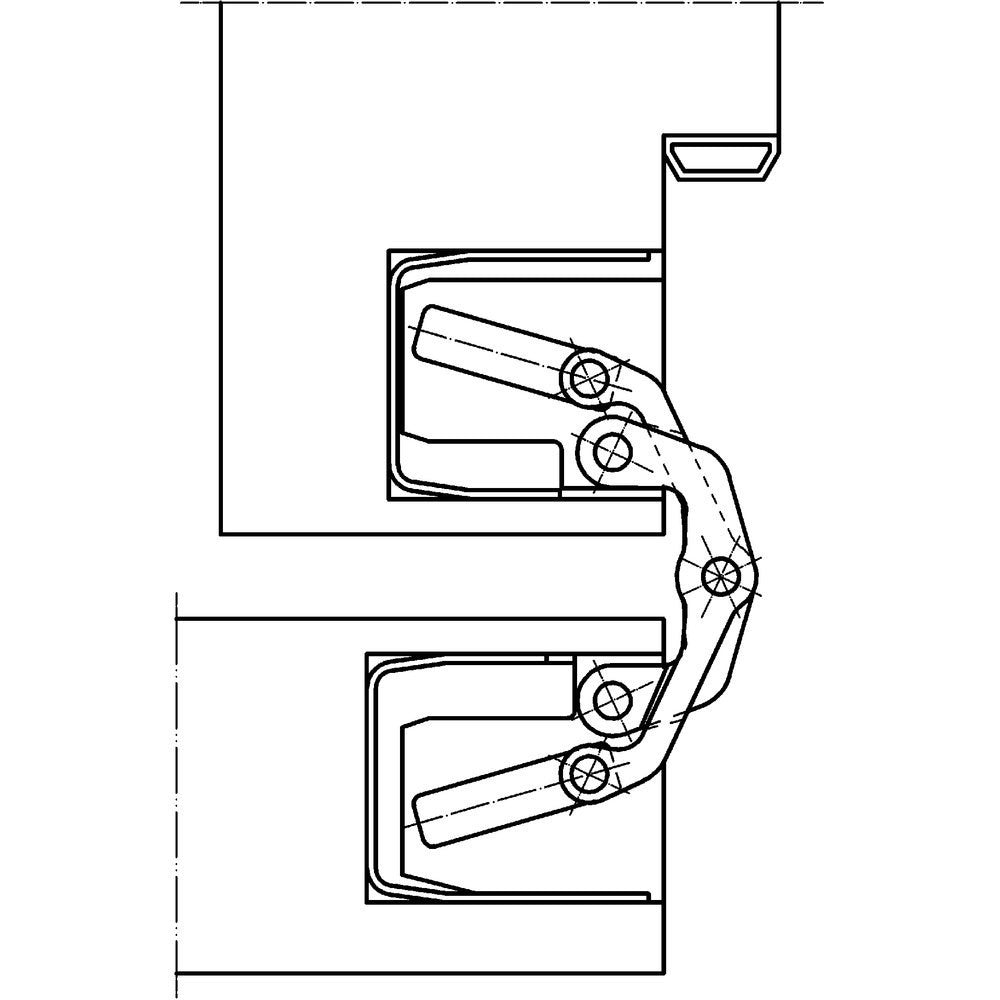

• Öffnungswinkel bis 180°
• Komfortabel 3D-verstellbar
• Für Holz-, Stahl- und Aluminiumzargen
• Wartungsfreie Gleitlagertechnik
• Für DIN links und DIN rechts verwendbar
• Oberfläche F1-farbig

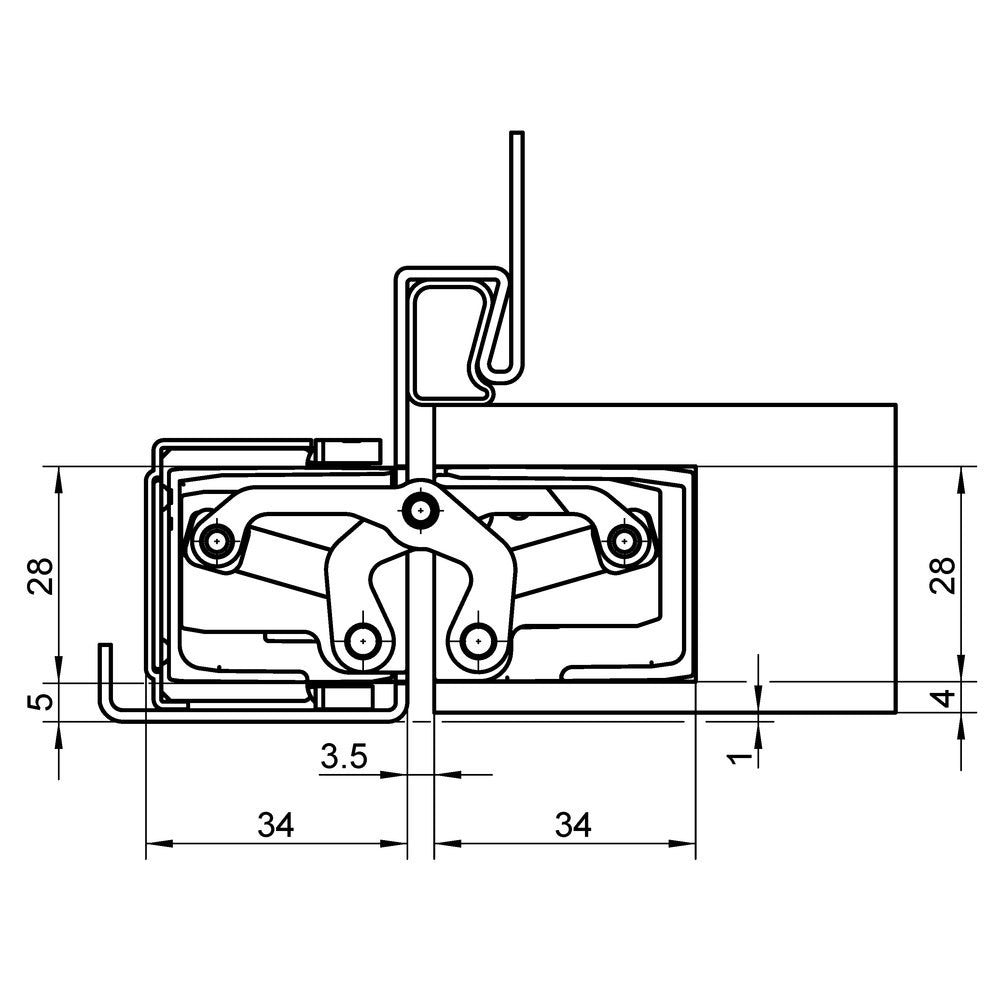

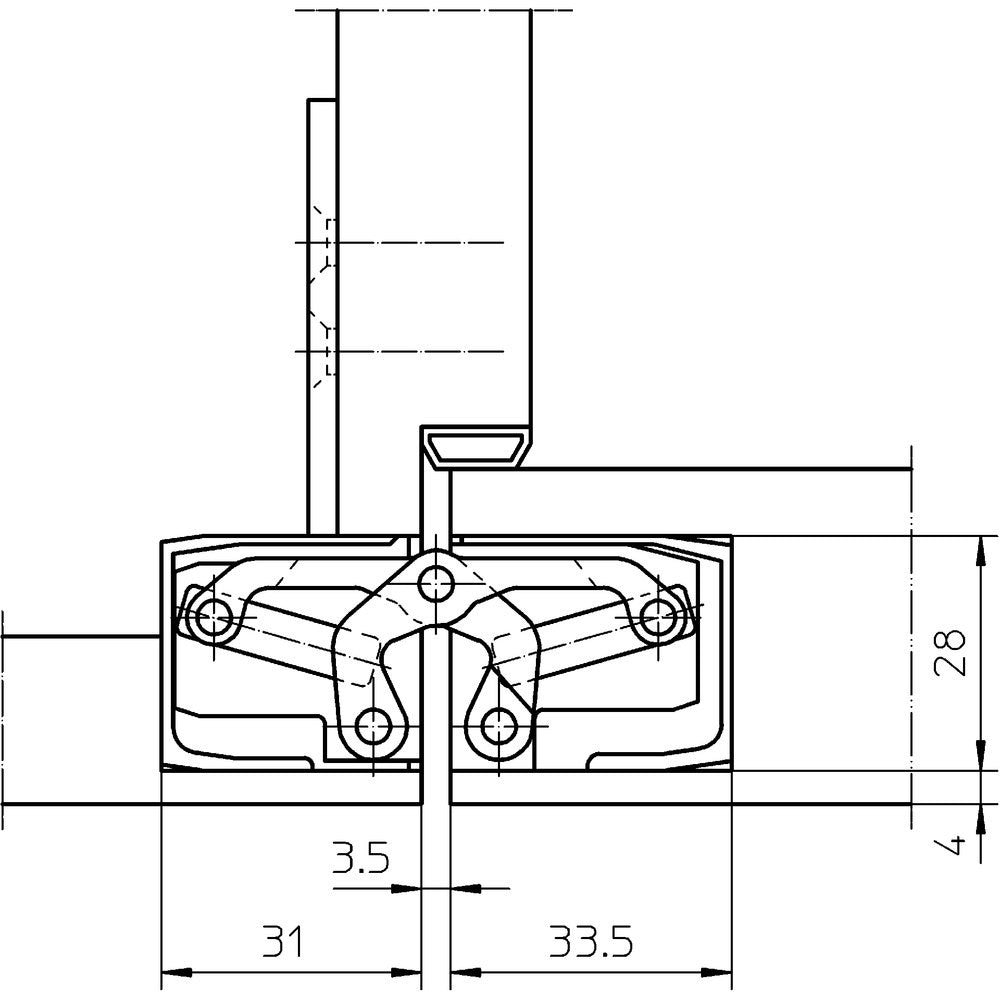

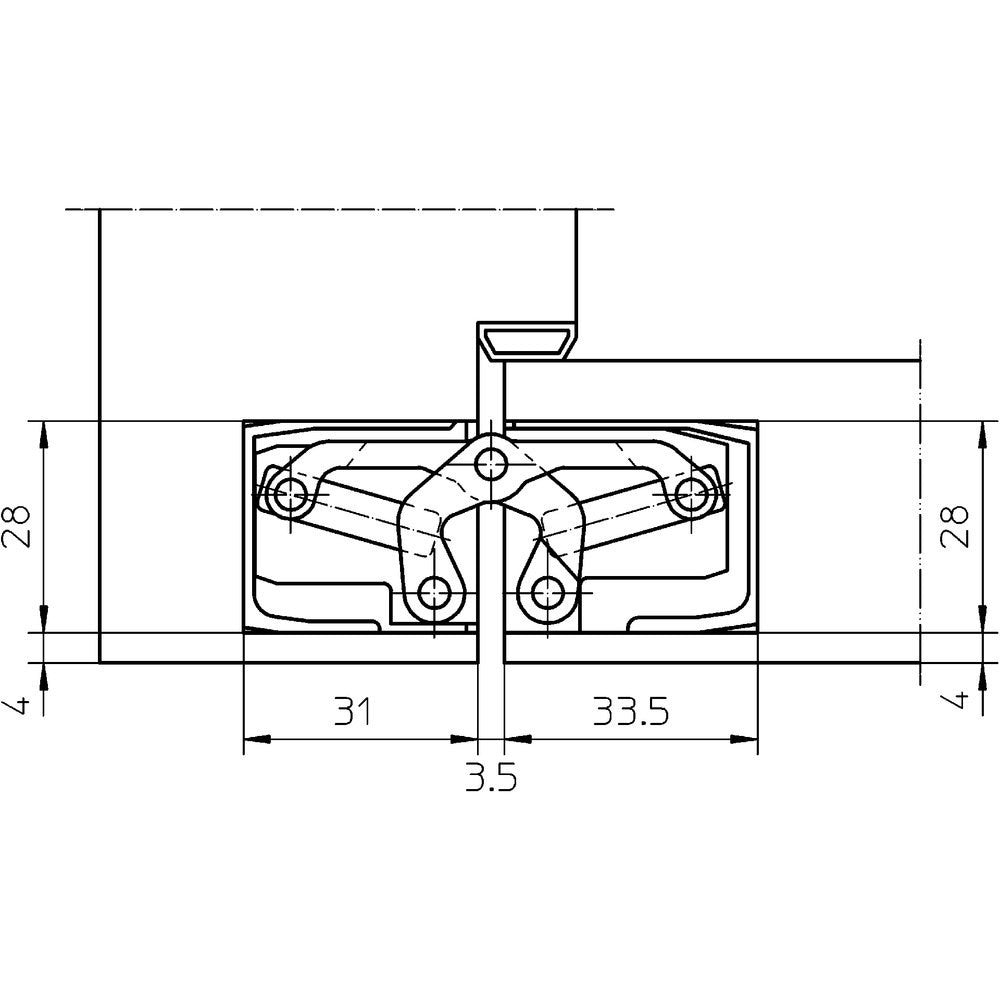

Maße & technische Daten

• Produkttyp: Verdeckt liegendes Türband
• Modell: TECTUS TE 340 3D

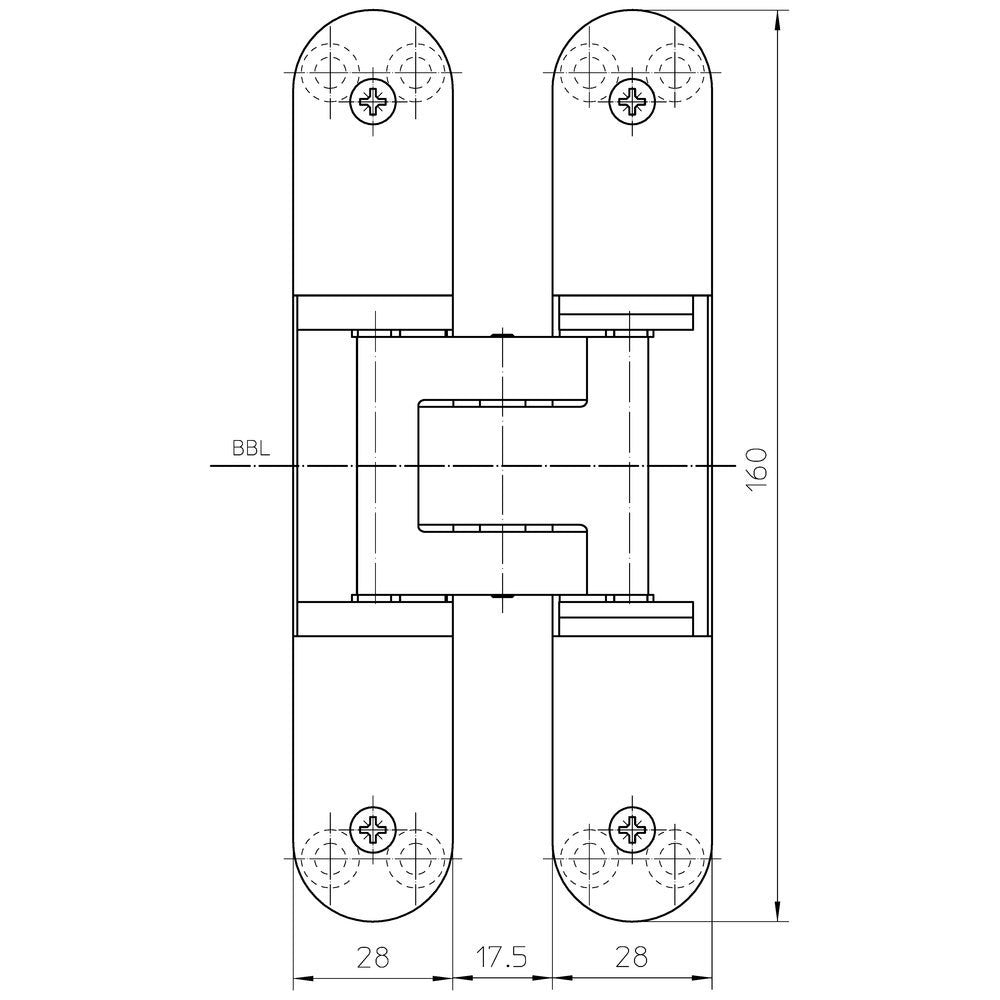

• Gesamtlänge: 160 mm
• Breite Flügelteil: 28 mm
• Breite Rahmenteil: 28 mm
• Mindest-Türstärke: 36 mm
• Fräserdurchmesser: 24 mm
• Anlaufringdurchmesser: 30 mm
• Öffnungswinkel: bis 180°
• Belastungswert: bis 80 kg bei 2 Bändern pro Türflügel
• Referenz-Türgröße: 1.000 × 2.000 mm
• Seitliche Verstellung: ± 3 mm
• Höhenverstellung: ± 3 mm
• Andruckverstellung: ± 1 mm
• Türart: Ungefälzte Wohnraum- und Objekttüren
• Zargen: Holz, Stahl und Aluminium
• Lagerung: Wartungsfreie Gleitlagertechnik
• Oberfläche: F1-farbig
• DIN-Richtung: DIN links und DIN rechts

3D-Verstellung

Nach der Montage lässt sich das Türblatt präzise ausrichten:

• Seite: ± 3 mm
• Höhe: ± 3 mm
• Andruck: ± 1 mm

Dadurch können Spaltmaße und die Position des Türblatts nachträglich angepasst werden.

Einsatzbereich

Ideal für moderne ungefälzte Innentüren und Objekttüren, bei denen das Türband bei geschlossener Tür vollständig unsichtbar sein soll. Durch die hohe Belastbarkeit eignet sich das TE 340 3D auch für schwerere Türelemente.

Lieferumfang

1 × SIMONSWERK TECTUS TE 340 3D – 160 mm, F1-farbig
