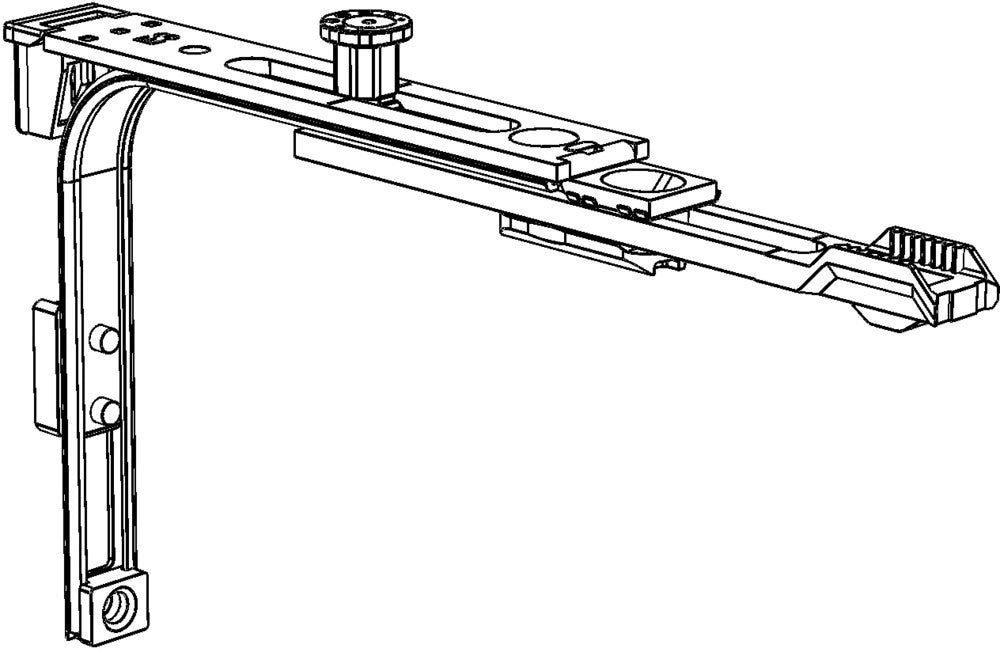

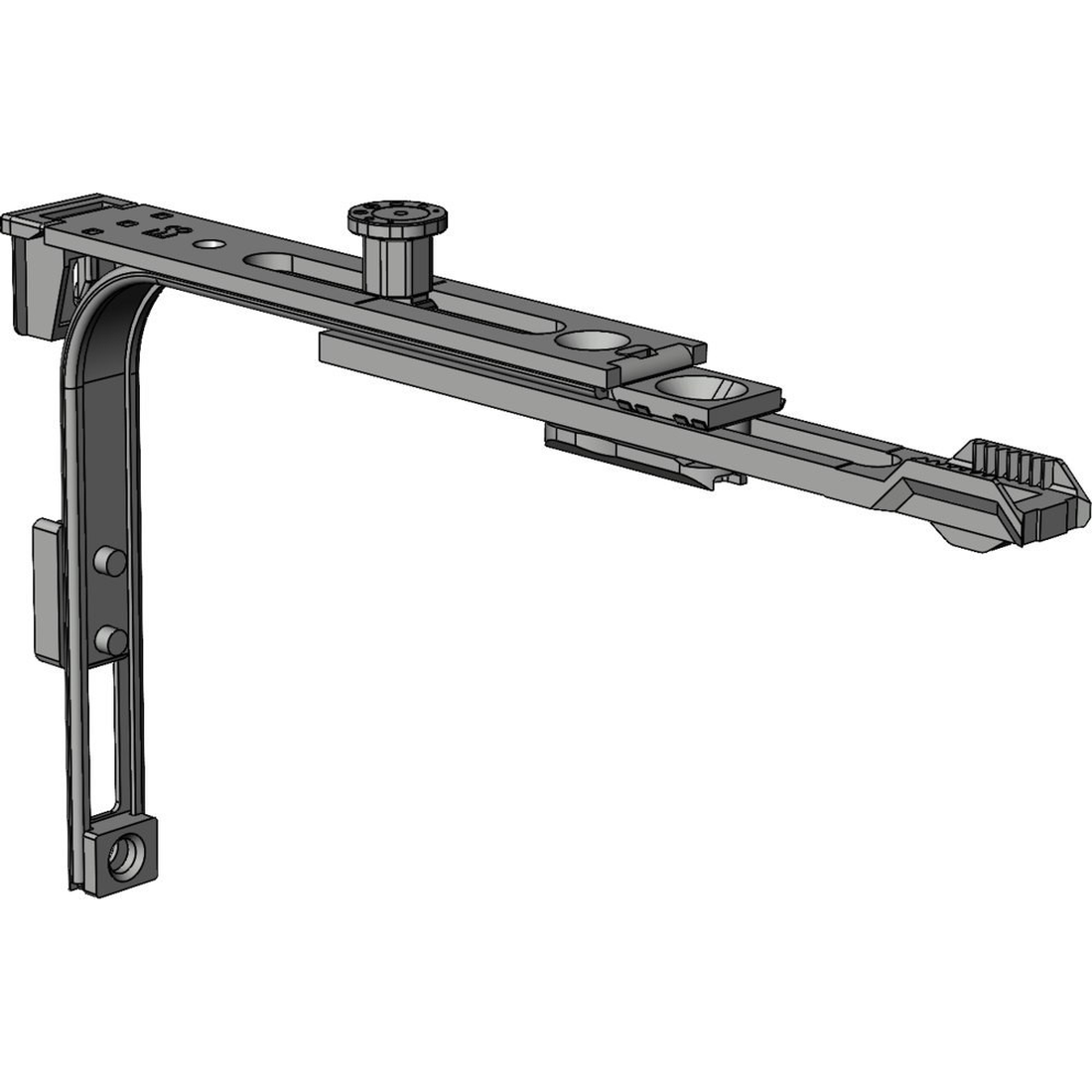

WINKHAUS Eckumlenkung E3.F – 98,5 mm, 1 Verschlusspunkt

Artikelnummer: 9134211

WINKHAUS Eckumlenkung E3.F – 98,5 mm, 1 Verschlusspunkt

Die WINKHAUS Eckumlenkung E3.F aus dem activPilot-System ist für Dreh-Kipp-Fenster und Fenstertüren vorgesehen. Sie wird in der Ecke des Fensterflügels montiert und überträgt die Hubbewegung des Beschlags auf das anschließende Bauteil.

Durch den einseitig verkürzten Schenkel eignet sich die E3.F besonders für entsprechende Beschlagskombinationen mit begrenztem Platzangebot. Sie kann unter anderem mit Getriebeschienen, Mittenverriegelungen und Oberschienen gekoppelt werden.

Vorteile auf einen Blick

• Original WINKHAUS activPilot Eckumlenkung
• Für Dreh-Kipp-Fenster und Fenstertüren
• Einseitig verkürzter Schenkel
• Schenkellänge: 98,5 mm
• 16 mm Beschlagnut
• 1 Verschlusspunkt
• Verstellbarer Achtkant-Verschlussbolzen
• Klemmbar und mit Schraubenlöchern zur Befestigung
• Für obere und untere Montagepositionen geeignet
• Universell für DIN links und DIN rechts geeignet
• Für Kunststoff-, Holz-, Aluminium- und Stahlfenster geeignet
• Verzinkte Stahl-Ausführung

Maße & technische Daten

• System: WINKHAUS activPilot
• Bauteil: Eckumlenkung E3.F
• Schenkellängen: 0 / 98,5 mm
• Beschlagnut: 16 mm
• Verschlusspunkte: 1
• Verschlusspunkt: Achtkantbolzen
• DIN-Richtung: DIN links / DIN rechts
• Material: Stahl
• Oberfläche: Verzinkt
• Farbe: Silber
• Befestigung: Klemmbar
• Schraubenlöcher: 3
• Koppelstelle: Zahnschuh – Zahnschuh
• Montageposition: Bandseite oder Verschlussseite, oben oder unten
• Fensterwerkstoffe: Kunststoff, Holz, Aluminium und Stahl

Einsatzbereich

Geeignet als Ersatz- oder Beschlagteil für entsprechende WINKHAUS activPilot Dreh-Kipp-Beschläge. Die Eckumlenkung leitet die Beschlagbewegung über die Fensterecke weiter und ermöglicht so die umlaufende Verriegelung des Fensterflügels.

Lieferumfang

1 × WINKHAUS Eckumlenkung E3.F
