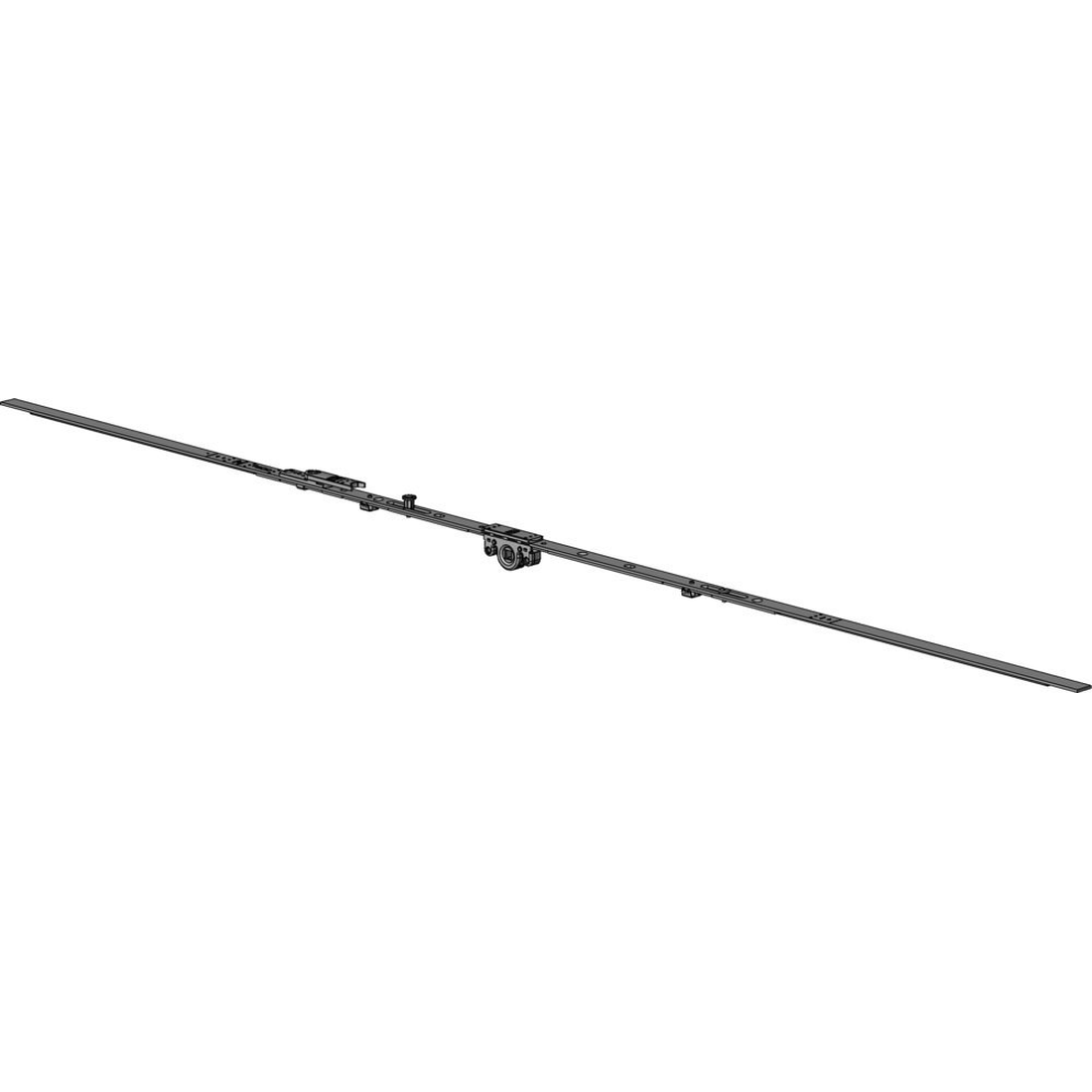

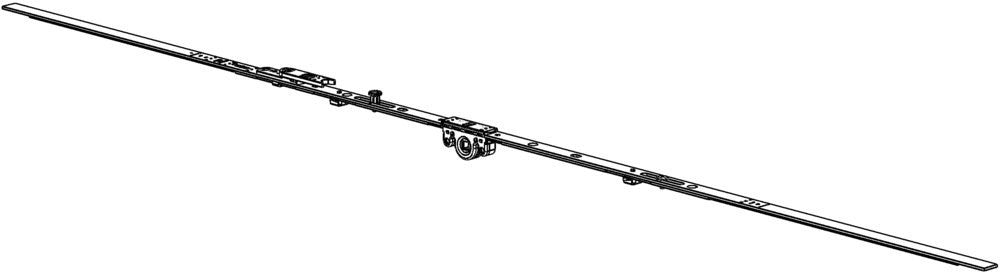

WINKHAUS Getriebe GAM.1400-1.DFE – FFH 900–1400 mm

Artikelnummer: 9138817

WINKHAUS Getriebe GAM.1400-1.DFE – FFH 900–1400 mm

Das WINKHAUS Getriebe GAM.1400-1.DFE aus dem activPilot-System ist ein Einlassgetriebe für Dreh-Kipp-Fenster und Fenstertüren. Es eignet sich für eine Flügelfalzhöhe von 900 bis 1400 mm und verfügt über einen mittigen Griffsitz.

Das vormontierte Duofunktionselement kombiniert Auflaufstütze und Fehlschaltsicherung. Dadurch unterstützt es den Flügel beim Schließen und hilft gleichzeitig dabei, eine Fehlbedienung des Beschlags zu verhindern.

Vorteile auf einen Blick

• Für Dreh-Kipp-Fenster und Fenstertüren
• FFH 900–1400 mm
• Mittiger Griffsitz
• Dornmaß 15,5 mm
• Stulpbreite 16 mm
• 7 mm Vierkantlochung
• 1 Sicherheitsschließzapfen
• Vormontiertes Duofunktionselement
• Auflaufstütze und Fehlschaltsicherung kombiniert
• In der Beschlagnut klemmbar
• Getriebeschlosskasten einbohrbar oder vom Falz her einfräsbar
• Koppelbare Ausführung
• Universell für DIN links und DIN rechts geeignet
• Für Holz-, Kunststoff-, Aluminium- und Stahlfenster geeignet

Maße & technische Daten

• System: WINKHAUS activPilot
• Ausführung: GAM.1400-1.DFE
• Bauteiltyp: Einlassgetriebe
• Einsatzbereich: Dreh-Kipp
• Flügelfalzhöhe (FFH): 900–1400 mm
• Flügelbeschlagnut: 16 mm
• Stulpbreite: 16 mm
• Dornmaß: 15,5 mm
• Vierkantlochung: 7 mm
• Griffsitz: Mittig
• Verschlusspunkte: 1
• Verschlusspunkt: Sicherheitsschließzapfen / Achtkantbolzen
• Getriebehub: 38 mm
• DIN-Richtung: DIN links / DIN rechts
• Duofunktionselement: Auflaufstütze und Fehlschaltsicherung
• Klemmbar: Ja
• Koppelbar: Ja
• Getriebeausführung: Einteilig
• Material: Stahl
• Farbe: Silber
• Fensterwerkstoffe: Holz, Kunststoff, Aluminium und Stahl

Einsatzbereich

Geeignet als Ersatz- oder Beschlagteil für entsprechende WINKHAUS activPilot Dreh-Kipp-Beschläge. Besonders wichtig bei der Auswahl sind die passende Flügelfalzhöhe von 900–1400 mm, das Dornmaß von 15,5 mm und die 16-mm-Beschlagnut.

Lieferumfang

1 × WINKHAUS Getriebe GAM.1400-1.DFE
