Artikelnummer: 9132961

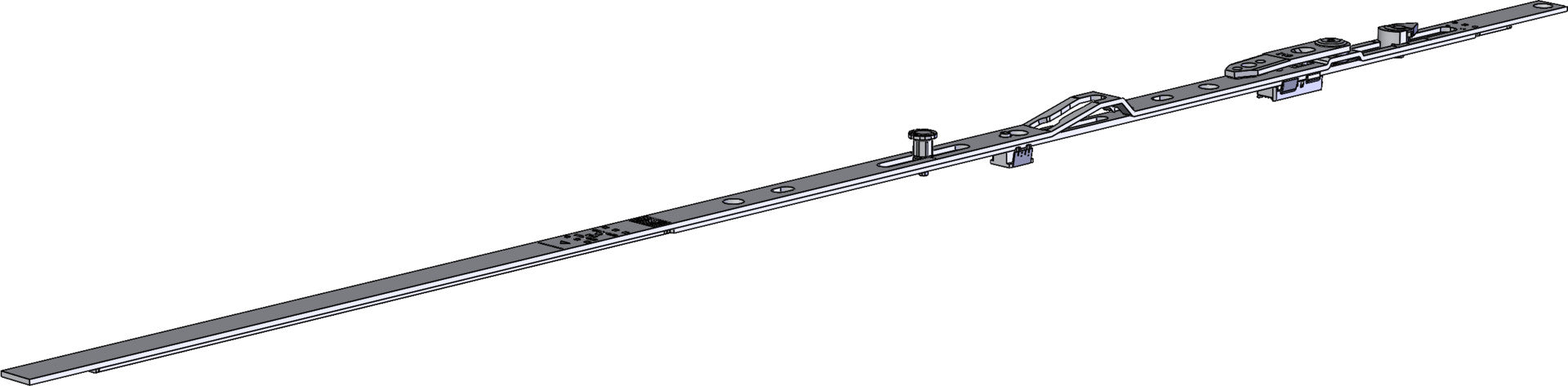

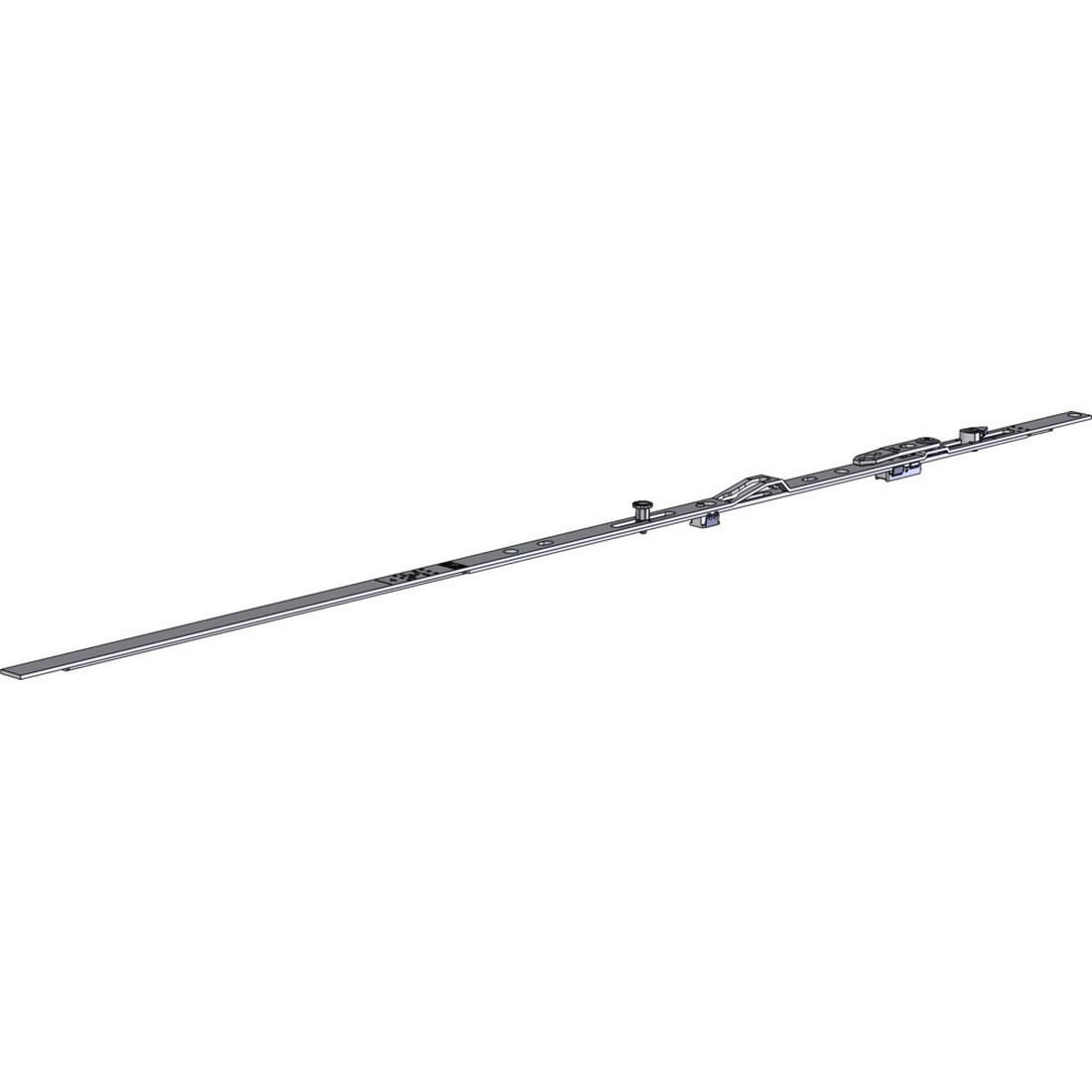

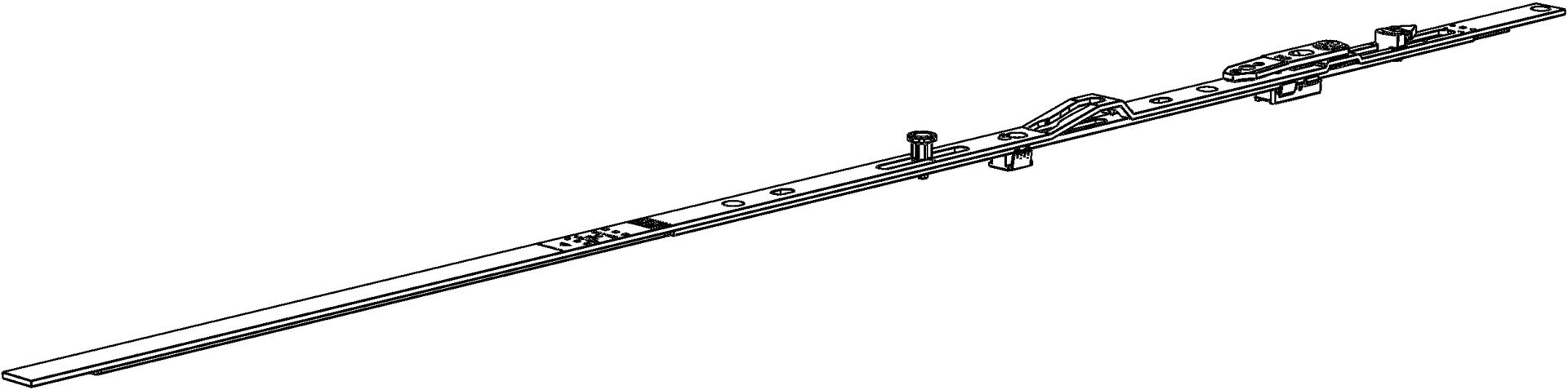

WINKHAUS Oberschiene OS2 1025-1 – FFB 775–1025 mm

Die WINKHAUS Oberschiene OS2 1025-1 ist ein Flügelbauteil für Dreh-Kipp-Fenster aus dem Winkhaus-Beschlagsystem. Sie wird mit einer passenden Schere kombiniert und verfügt über einen verstellbaren Sicherheitsschließzapfen.

Vorteile auf einen Blick

• Für Dreh-Kipp-Fenster
• Flügelfalzbreite (FFB): 775–1025 mm
• Stulpbreite: 16 mm
• Mit 1 Sicherheitsschließzapfen
• Verstellbarer Achtkantbolzen
• Universell für DIN links und DIN rechts geeignet
• Kippöffnungsweite ca. 120 mm
• In der Beschlagnut klemmbar
• Integrierte Schaltsperre in Kippstellung
• Mit Mittenfixierung
• Für Kunststoff-, Holz-, Aluminium- und Stahlfenster geeignet
• Robuste Stahlausführung

Maße & technische Daten

• Produktart: Oberschiene
• Ausführung: OS2 1025-1
• Einsatzbereich: Dreh-Kipp
• Flügelfalzbreite (FFB): 775–1025 mm
• Stulpbreite: 16 mm
• Kippöffnungsweite: ca. 120 mm
• Anzahl Schließzapfen: 1
• Schließzapfen: verstellbarer Sicherheitsschließzapfen / Achtkantbolzen
• DIN-Richtung: universell für DIN links und DIN rechts
• Fensterwerkstoffe: Kunststoff, Holz, Aluminium und Stahl
• Befestigung: zum Anschrauben
• Material: Stahl
• Oberfläche: verzinkt
• Farbe: Silber

Einsatzbereich

Die Oberschiene wird auf der Flügelseite eines kompatiblen Dreh-Kipp-Beschlags eingesetzt und mit einer passenden Schere verbunden. Nach der Montage bilden Oberschiene und Schere eine feste Einheit.

Vor der Bestellung sollten insbesondere der FFB-Bereich von 775–1025 mm, die 16-mm-Stulpbreite und die Ausführung OS2 1025-1 mit dem vorhandenen Fensterbeschlag verglichen werden.

Lieferumfang

1 × WINKHAUS Oberschiene OS2 1025-1
