Artikelnummer: 9132967

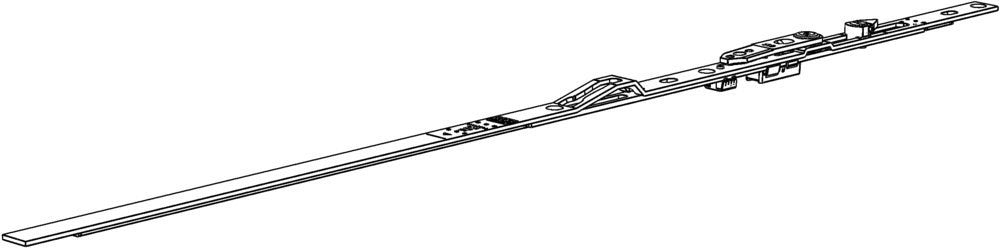

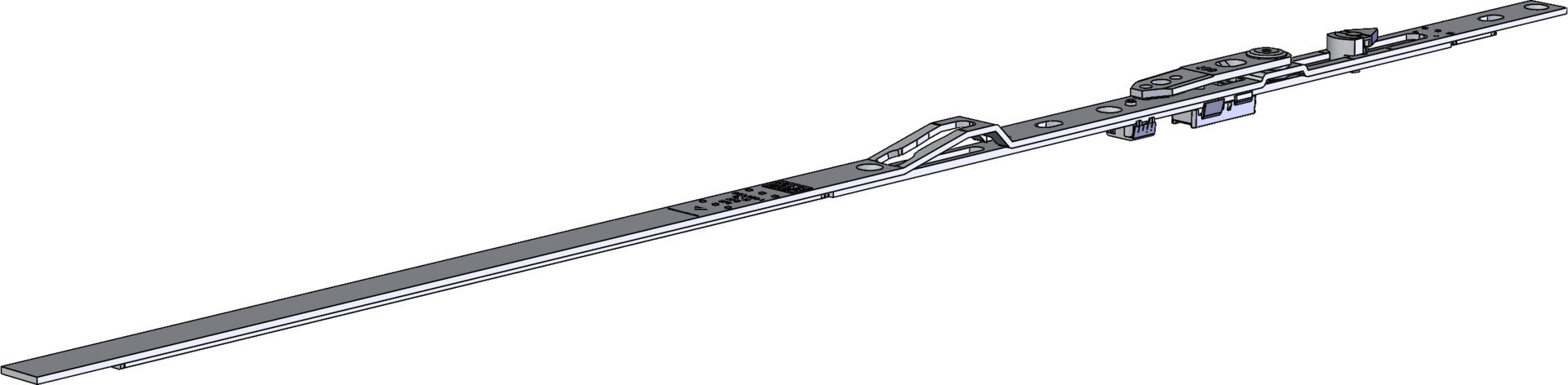

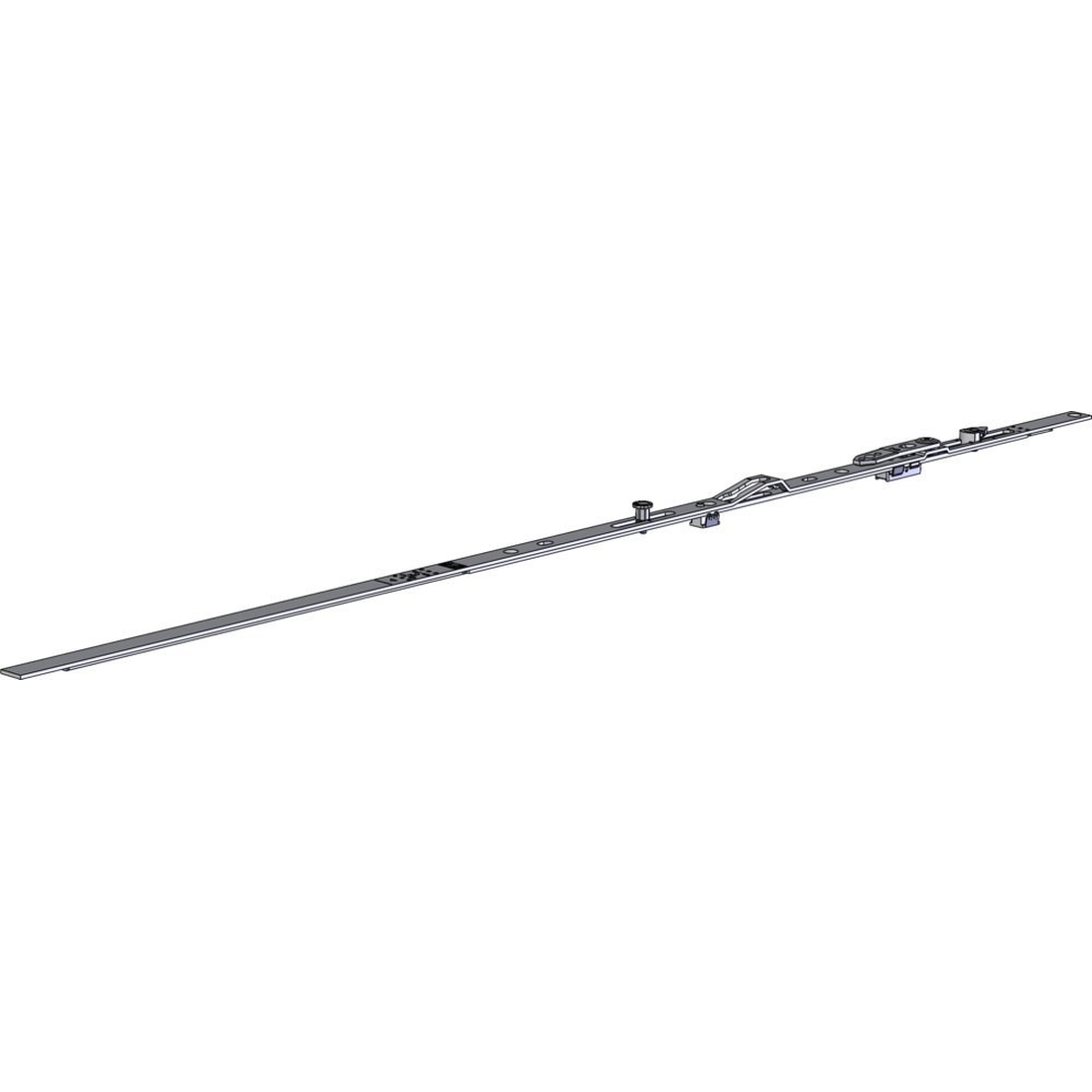

WINKHAUS Oberschiene OS2 800 – FFB 600–800 mm

Die WINKHAUS Oberschiene OS2 800 ist ein Flügelbauteil für Dreh-Kipp-Fenster aus dem activPilot-System. Sie ist für Flügelfalzbreiten von 600 bis 800 mm ausgelegt und wird zusammen mit einer passenden Schere eingesetzt.

Vorteile auf einen Blick

• Für Dreh-Kipp-Fenster
• Flügelfalzbreite (FFB): 600–800 mm
• Stulpbreite: 16 mm
• Universell für DIN links und DIN rechts geeignet
• In der Beschlagnut klemmbar
• Progressiver Scherenanzug von 18 bis 25 mm einstellbar
• Integrierte Schaltsperre in Kippstellung
• Mit Mittenfixierung
• Für passende WINKHAUS Scheren geeignet
• Für Fenster aus Kunststoff, Holz, Aluminium und Stahl
• Robuste Ausführung aus Stahl

Maße & technische Daten

• Produktart: Oberschiene
• Ausführung: OS2 800
• Beschlagsystem: WINKHAUS activPilot
• Flügelfalzbreite (FFB): 600–800 mm
• Stulpbreite: 16 mm
• Scherenanzug: 18–25 mm einstellbar
• DIN-Richtung: universell für DIN links und DIN rechts
• Öffnungsart: Dreh-Kipp
• Fensterwerkstoffe: Kunststoff, Holz, Aluminium und Stahl
• Befestigungsart: zum Anschrauben
• Material: Stahl
• Oberfläche: verzinkt / silberfarben

Einsatzbereich

Die Oberschiene wird an der Oberseite des Fensterflügels montiert und mit einer kompatiblen WINKHAUS Schere verbunden. Nach der Montage bilden Oberschiene und Schere eine feste Funktionseinheit. Bandseitig wird die Oberschiene mit einer passenden Eckumlenkung kombiniert.

Vor der Bestellung sollten insbesondere der FFB-Bereich von 600–800 mm, die 16-mm-Stulpbreite und die Ausführung OS2 800 mit dem vorhandenen Fensterbeschlag verglichen werden.

Lieferumfang

1 × WINKHAUS Oberschiene OS2 800
