Artikelnummer: 9132928

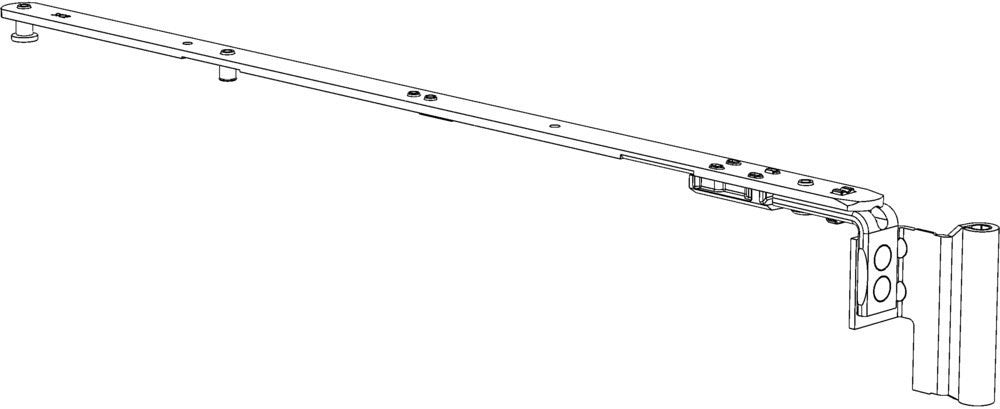

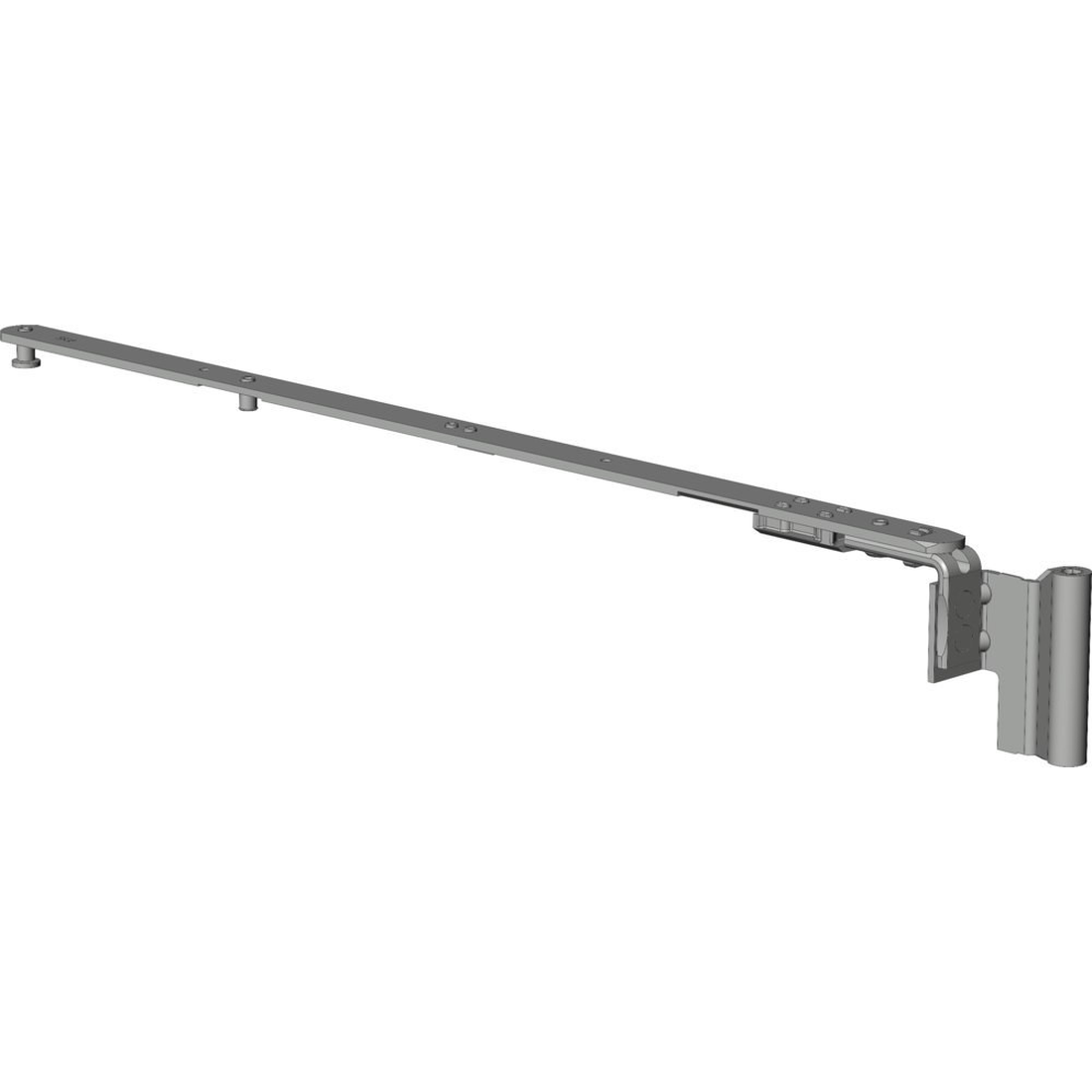

WINKHAUS Schere SK2.20-13 LS WS – links, FFB 601–1475 mm

Die WINKHAUS Schere SK2.20-13 LS WS ist eine Schere für Dreh-Kipp-Fenster aus dem activPilot-System. Sie ist für die linke Anschlagseite ausgelegt und wird zusammen mit einer passenden Oberschiene und einem kompatiblen Scherenlager eingesetzt.

Vorteile auf einen Blick

• Für Dreh-Kipp-Fenster
• DIN links
• Flügelfalzbreite (FFB): 601–1475 mm
• Für 20 mm Überschlag
• Nutlage: 13 mm
• Falzluft: 12 mm
• Für Flügelgewichte bis 130 kg
• Höhenverstellung des Flügels um +3,5 / −2,0 mm
• Kippöffnungsweite ca. 135–140 mm, profilabhängig
• Scherengröße SK2
• Mit Tandemanzug
• Integrierte Drehhemmung
• Für Kunststoff-, Holz- und Aluminiumfenster geeignet

Maße & technische Daten

• Produktart: Schere
• Ausführung: SK2.20-13 LS WS
• Beschlagsystem: WINKHAUS activPilot
• DIN-Richtung: links
• FFB: 601–1475 mm
• Überschlag: 20 mm
• Nutlage: 13 mm
• Falzluft: 12 mm
• Max. Flügelgewicht: 130 kg
• Höhenverstellung: +3,5 / −2,0 mm
• Kippöffnungsweite: ca. 135–140 mm, profilabhängig
• Material: Stahl
• Oberfläche: verzinkt, weiß
• Einsatzbereich: Dreh-Kipp
• Fensterwerkstoffe: Kunststoff, Holz und Aluminium

Kompatibilität

Die Schere ist zur Kombination mit geeigneten WINKHAUS Scherenlagern SL.KS, SL.KB oder SL.HW vorgesehen. Nach der Montage sind Schere und Oberschiene fest miteinander verbunden. Sie ist nicht mit Scherenlagern der SWS-Ausführung kompatibel.

Vor der Bestellung sollten insbesondere DIN-Richtung, FFB-Bereich, 20-mm-Überschlag, 13-mm-Nutlage und das vorhandene Beschlagsystem mit dem bestehenden Fenster abgeglichen werden.

Lieferumfang

1 × WINKHAUS Schere SK2.20-13 LS WS
